技術解析：ZXR(J)-20CA三通道直流電阻測試儀的功能架構與測試效率對比

在電力變壓器的制造、交接驗收及預防性試驗中，繞組直流電阻測量是判斷線圈材質、焊接質量、分接開關接觸狀態及連接可靠性的重要手段-1。傳統單通道測試方法在面對三相變壓器時，需逐相測量并反復接線、放電，耗時較長，尤其對于大型電力變壓器，測試周期可能長達數小時-6。本文以ZXR(J)-20CA三通道直流電阻測試儀為對象，從其技術架構、測量模式及現場適用性等角度，與常規測試方案進行對比分析，供電力試驗技術人員參考。

一、 測試模式與效率對比

1. 三相同時測量 vs. 逐相依次測量

對于星型（YN）接法的繞組，傳統單通道儀器需依次完成A0、B0、C0三次獨立的測量，每次測量后均需等待放電完成方可拆線換相，操作流程較為繁瑣-6。ZXR(J)-20CA采用三通道獨立電流采樣與電壓采樣設計，可實現三相同時加電測量，一次接線即可獲取三相電阻值并自動計算不平衡率-1。從作業效率來看，該模式可將測試時間壓縮至傳統方法的1/3左右，顯著減少現場接線工作量及測試等待時間-3。

2. 助磁測試功能的工程價值

針對五柱鐵心結構及低壓繞組為三角形連接的變壓器，常規測試方法難以快速建立穩定的磁通，測量時間較長-5。ZXR(J)-20CA內置助磁回路，可采用高低壓串激磁方法，儀器自動完成繞組間的助磁連結，實現對低壓繞組直流電阻的快速準確測試-1。這一功能在現場檢修及出廠試驗中具有實用意義，可有效縮短大電感繞組的充電穩定時間。

3. 消磁功能的配置意義

變壓器繞組在直流測試后，鐵心中會殘留一定剩磁，可能影響后續試驗結果或導致合閘時勵磁涌流增大-7。該儀器集成消磁功能，可在測試完成后對繞組進行自動消磁處理，降低剩磁對設備狀態的影響，體現了測試流程的完整性考量。

二、 量程覆蓋與精度指標

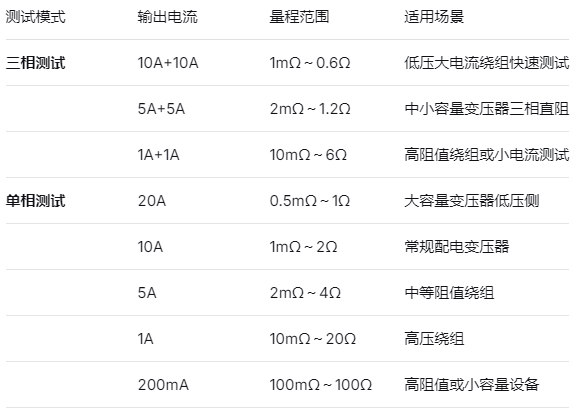

ZXR(J)-20CA在電流輸出配置上采用分級設計，兼顧三相測試與單相測試的不同需求：

從精度指標來看，儀器基本精度為±(0.2%+2個字)，最小分辨率達0.1μΩ-1，在同類便攜式測試儀中處于較高水平，能夠滿足變壓器直流電阻測量對數據重復性與一致性的要求-4。

三、 智能化功能與數據管理

1. 參數設置的規范化

該儀器支持測試繞組、分接位置、測試相別、試品溫度及折算溫度等參數設置-1。測試結果可自動折算至標準溫度（如75℃）下的電阻值，便于與歷史數據或出廠值進行比對，減少因溫度差異導致的數據誤判-4。

2. 數據存儲與導出

內置存儲可保存100組測試數據，同時配備USB接口支持U盤轉存-1。RS232通訊接口可配合上位機軟件進行數據傳輸與分析-1，對于需要建立設備狀態臺賬或生成試驗報告的場景，提供了數據管理層面的支持。

3. 人機交互設計

采用7寸彩色觸摸屏，界面信息展示清晰，支持中英文操作界面切換-1。相較于傳統按鍵式菜單，觸摸屏交互在一定程度上降低了現場學習成本，參數調用與測試啟動更為直觀。

四、 安全保護與現場適應性

1. 放電保護機制

直流電阻測試完成后，繞組存儲的磁場能量會以反向電勢形式釋放，若放電不充分，可能對人員及儀器造成危害-7。ZXR(J)-20CA具備完善的放電回路及音響放電報警功能，放電過程有聲光提示，待放電完成后方可拆線操作-1。

2. 結構設計

采用工業塑殼機箱，整機重量10.2kg，尺寸為428×350×230mm-1，兼顧了防護性能與移動便攜性。工作溫度范圍-10～40℃，環境濕度≤80%RH，可適應戶外變電站及檢修現場的作業條件。

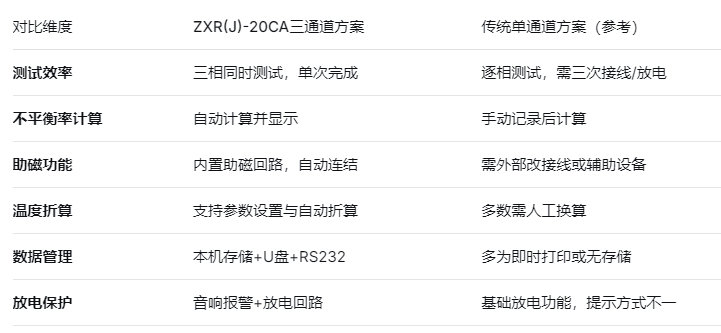

五、 與傳統測試方案的綜合對比

六、 結語

ZXR(J)-20CA三通道直流電阻測試儀在測試效率、功能集成度及數據管理方面進行了針對性設計，尤其適用于需要對三相變壓器進行快速、重復性測量的場景。其三相同時測量模式有效解決了傳統方法耗時較長的問題，而助磁、消磁及溫度折算等功能的配置，進一步提升了現場測試的規范性與數據可比性。對于從事變壓器交接試驗、預防性檢修及故障診斷的技術人員而言，該儀器可作為提升現場作業效率的工具選項之一。在實際應用中，建議結合被測設備的容量、接線方式及測試要求，合理選擇測試模式與電流檔位，以獲取穩定、可靠的直流電阻數據。
